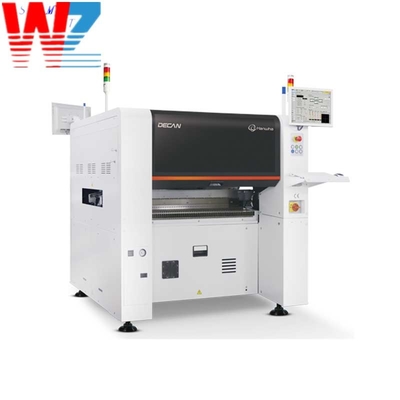

Hanwha Samsung SMT Chip Mounter DECAN S1 S2 Pick and Place Machine
Hanwha Samsung SMT Chip Mounter DECAN S1 S2 Pick and Place Machine
Nome da marca
SAMSUNG
Modelo do produto
S1 S2
País de origem
Coreia do Sul
MOQ
1pcs
Preço unitário
negociável
Método do pagamento
L/C, D/A, D/P, T/T, Western Union, MoneyGram
Capacidade de abastecimento
2000 peças/peças por semana
Detalhes do produto
Destacar:
Hanwha Samsung SMT Chip Mounter
,Instalador de chips DECAN S1 SMT
,Máquina de recolha e colocação SMT
Product Name:
Máquina pick and place SAMSUNG Hanwha DECAN S1 S2
Brand Name:
samsung hanwha
Model:
DECAN S1 S2
Core Components:
Hanwha DECAN S1
Model Number:
DECAN S1 S2
PCB Size:
L510xW460mm
The Number Of Spindles:
10 fendões x 1 pórtico
PCB Thickness (Mm):
0.38 ~ 4.2
High Speed:
92.000 CPH (cabeça HS10)
Weight (Kg):
1,600
Descrição do produto
Especificações e características pormenorizadas
SMT Pick and Place Machine SAMSUNG Hanwha DECAN S1 S2
The DECAN S1 and S2 pick and place machines are advanced equipment used in the electronics manufacturing industry for high-speed and accurate placement of surface mount components onto printed circuit boards (PCBs)Eles oferecem uma ampla gama de funcionalidades e recursos que melhoram a precisão, velocidade e versatilidade de colocação.
Funcionalidade:
1- Colocação de componentes: as máquinas de colocação e colocação DECAN S1 e S2 são especializadas na colocação precisa de componentes de montagem de superfície em PCBs.Eles utilizam sistemas avançados de visão e braços robóticos para escolher com precisão componentes dos alimentadores e colocá-los em locais designados no PCB.
2. Colocação de alta velocidade: as máquinas são capazes de operar a alta velocidade, garantindo a colocação rápida e eficiente de componentes.permitir tempos de resposta rápidos e melhorar a eficiência da produção.
3Compatibilidade dos componentes: As máquinas de recolha e colocação DECAN S1 e S2 suportam uma ampla gama de componentes de montagem de superfície, incluindo resistores, condensadores, circuitos integrados (ICs),matrizes de grelhas de esferas (BGAs)Eles acomodam vários tamanhos e tipos de componentes, tornando-os adequados para diversos requisitos de montagem de PCB.
4Sistemas de visão e alinhamento: As máquinas estão equipadas com sistemas de visão avançados que proporcionam alinhamento e inspecção precisos dos componentes.Estes sistemas usam câmaras e algoritmos de processamento de imagem para identificar com precisão as posições e orientações dos componentes, assegurando um bom alinhamento durante o processo de colocação.
5. Flexibilidade do alimentador: As máquinas DECAN S1 e S2 suportam vários tipos de alimentadores, incluindo alimentadores de fita, alimentadores de vara e alimentadores de bandeja.Permitem um manuseio fácil e eficiente de diferentes tipos de componentes e formatos de embalagem, garantindo uma produção suave e ininterrupta.
6. Gestão inteligente do alimentador: as máquinas possuem capacidades inteligentes de gestão do alimentador.Otimizar a utilização dos componentes e reduzir o tempo de instalação entre as linhas de produçãoEsta característica aumenta a produtividade e minimiza os erros operacionais.
| Modelo | DECAN S1 | |
| Alinhamento | Fly Camera + Fix Camera (câmera de voo + câmera fixa) | |
| Número de fendões | 10 fendões x 1 pórtico | |
| Velocidade de colocação | 47,000 CPH (Óptimo) | |
| Precisão de colocação | ± 28 μm @ Cpk≥ 1.0 | |
| Câmera de voo | 03015 ~ □16mm Câmera fixa | 42 mm ~ □ 55 mm (MFOV) L55 mm ~ L75 mm Conector (MFOV) |
| Altura máxima | 10 mm (Fly), 15 mm (Fix) | |
| PCB Min. Tamanho (mm) | 50 ((L) x 40 ((W) | |
| PCB Max. Tamanho (mm) | 510 ((L) x 510 ((W) Opcional~ Max. 1500 ((L) x 460 ((W) | |
| Espessura do PCB (mm) | 0.38 ~ 4.2 | |
| Capacidade do alimentador (8 mm padrão) | 60ea / 56ea (Fixed feederbase / Docking Cart) 120ea / 112ea (Fixed feederbase / Docking Cart) - Opção | |
| Potência | 3Fase AC200 / 208 / 220 / 240 / 380 / 415VMax. 3,5 kVA | |
| Consumo de ar | 5.0~7.0kgf/cm250Nl/min (Bomba de vácuo) | |
| Peso (kg) | Aproximadamente.600 | |
| Dimensões externas (mm) | 1,430 ((L) x 1,740 ((D) x 1,485 ((H) | |
Intervalo de utilização:
As máquinas de recolha e colocação DECAN S1 e S2 são adequadas para uma ampla gama de aplicações de montagem de PCB, incluindo:
1. Tecnologia de montagem de superfície (SMT) de montagem: Eles são usados na produção de PCBs com componentes de montagem de superfície.garantir um alinhamento preciso e conexões de solda fiáveis durante o processo de solda subsequente.
2Desenvolvimento de protótipos: as máquinas são ideais para desenvolvimento de protótipos e produção em pequena escala.Facilitar ciclos de desenvolvimento de produtos eficientes.
3Produção de volume médio a elevado: As máquinas DECAN S1 e S2 são adequadas para ambientes de produção de volume médio a elevado.As suas capacidades de colocação de alta velocidade e gestão eficiente do alimentador permitem a montagem rápida e fiável de grandes quantidades de PCB.
4. Produção multiprojeto: As máquinas são capazes de lidar com a produção multiprojeto, onde diferentes projetos de PCB são produzidos na mesma produção.Oferecem uma rápida transição entre projectos, minimizando o tempo de inatividade e facilitando a produção eficiente de diversos conjuntos de PCB.
5Automóveis, Eletrónica de Consumo e Telecomunicações: As máquinas de recolha e colocação DECAN S1 e S2 encontram aplicações em várias indústrias, incluindo automóveis, eletrónica de consumo,e telecomunicações• satisfazem as exigências de qualidade e fiabilidade dos sectores em causa, assegurando uma colocação precisa e consistente dos componentes.
As máquinas de seleção e colocação DECAN S1 e S2 fornecem funcionalidades avançadas para colocação de componentes de alta velocidade e precisão na montagem de PCB.Eles desempenham um papel fundamental no processo de fabricação de eletrônicos, assegurando uma produção eficiente e um desempenho fiável dos produtos eletrónicos.
