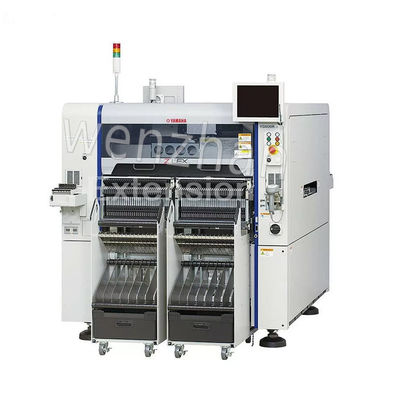

Máquina de colocação SMT YAMAHA YSM20R MACHINE PICK AND PLACE

Máquina de colocação SMT YAMAHA YSM20R MACHINE PICK AND PLACE
Nome da marca
YAMAHA
Modelo do produto
YSM20R
País de origem
China
MOQ
1
Preço unitário
84507$
Método do pagamento
L/C,D/A,D/P,T/T,Western Union,MoneyGram
Capacidade de abastecimento
500
Detalhes do produto
Destacar:

0Máquina de colocação SMT de.45MPa

,

Máquina de colocação SMT YSM20R

,

140 Máquina de colocação SMT de alimentadores
Product Name: Yamaha YSM20R pick and place machine Máquina de recolha e colocação Yamaha YSM20R
Application: Linha de montagem de PCB
Brand: Yamaha
Quality: 100% testado
Speed: 95,000 CPH
Applicable Components: 0201 a 45×45 mm
Supply Gas Source: 0.45Mpa
Feeder Number: 140
Dimension: L 1,374 × W 1,857 × H 1,445 mm
Package: caixa de madeira
Descrição do produto
Especificações e características pormenorizadas
Máquina de colocação SMT YAMAHA YSM20R MACHINE PICK AND PLACE

The Yamaha YSM20R pick and place machine is a highly advanced automated assembly system used in the electronics manufacturing industry for placing surface mount devices (SMDs) onto printed circuit boards (PCBs)A sua concepção e funcionalidade permitem uma colocação eficiente e precisa dos componentes, contribuindo para conjuntos electrónicos de elevada qualidade.

Princípio de funcionamento:
  1. Alimentação de componentes: O YSM20R utiliza vários alimentadores para armazenar e fornecer SMDs. Estes alimentadores podem acomodar diferentes tamanhos e tipos de componentes, garantindo versatilidade na produção.
  2. Sistema de visão: a máquina está equipada com um sistema de visão avançado que identifica e localiza os componentes nos alimentadores..
  3. Mecanismo de seleção e colocação: a cabeça de seleção e colocação, com vários bicos, move-se através dos eixos X e Y da máquina.Ele escolhe componentes dos alimentadores usando sucção e depois coloca-os no PCB com alta precisão.
  4. Ajuste do eixo Z: A máquina também possui um mecanismo do eixo Z que permite um ajuste preciso da altura, garantindo que os componentes sejam colocados com precisão nas pastilhas de PCB.
  5. Monitorização em tempo real: O YSM20R monitora todo o processo de montagem em tempo real, permitindo ajustes imediatos e garantindo uma qualidade consistente.
Modelo YSM20R
Dimensões de PCB aplicáveis Dual estágio PCB único: L810*W490 mm a L50*W50 mm
(Só para a opção de dois feixes no eixo X) A partir de 1 de janeiro de 2014, a Comissão deve apresentar um relatório sobre a aplicação do presente regulamento.
Faixa de circulação única L810*W490 mm a L50*W50 mm
Capacidade de montagem Feixe de dois eixos do eixo X: 95.000 CPH (em condições ótimas, conforme definido pela Yamaha Motor) quando são utilizadas 2 cabeças multi-alta velocidade (HM)
Componentes aplicáveis Cabeça multi (HM) de alta velocidade* 0201 a 45*45 mm
L100 mm, H15 mm ou menos
Cabeça multi (FM) flexível 03015 a 55*55 mm
L100 mm, H28 mm ou menos
* Uma altura de componente igual ou superior a 6,5 mm ou uma dimensão de componente igual ou superior a 12 mm de comprimento/largura requer uma câmara múltipla opcional.
Contacte-nos para obter informações sobre a montagem dos componentes 0201.
Precisão de montagem Em condições ótimas, conforme definido pela Yamaha Motor
(quando forem utilizados materiais de avaliação normalizados):
± 0,035 mm (± 0,025 mm) Cpk?1.0 (3?)
Número de tipos de componentes Placas fixas 140 tipos no máximo.
(equivalente a uma fita de alimentação de 8 mm de largura)
Carrinho de alimentação 128 tipos no máximo.
(equivalente a uma fita de alimentação de 8 mm de largura)
Caixa 10 tipos: Tipo de veículo (máximo, quando equipado com cATS10)
30 tipos: tipo fixo (máximo, quando equipado com sATS30)
Fornecimento de energia AC de três fases 200/208/220/240/380/400/416V ± 10% 50/60Hz
Fornecimento de ar Ar seco limpo de 0,45 MPa ou mais
Dimenções exteriores (excluindo saliências) L 1.374*W 1.857*H 1.445 mm
Peso 2,050 kg
Instruções de utilização:
  1. Instalação: colocar o YSM20R num ambiente adequado com as conexões de energia e dados necessárias.
  2. Componentes de carga: preencher os alimentadores com os SMDs necessários, garantindo que estejam corretamente alinhados para a operação de pick-and-place.
  3. Configure Machine Settings: Use a interface fácil de usar para inserir parâmetros de produção, incluindo tipos de componentes, velocidades de colocação e configurações de programação.
  4. Iniciar a produção: iniciar a máquina e monitorar o processo de seleção e colocação.
  5. Manutenção regular: Realizar verificações e manutenção de rotina para garantir o melhor desempenho e longevidade da máquina.
Áreas de aplicação:

A Yamaha YSM20R é amplamente usada em:

  1. Fabricação de eletrônicos: para a montagem de eletrônicos de consumo, componentes automotivos e dispositivos industriais.
  2. Dispositivos médicos: Para a montagem precisa de equipamentos médicos que exigem uma elevada fiabilidade.
  3. Telecomunicações: Na produção de dispositivos de comunicação que exigem uma colocação precisa dos componentes.

A máquina Yamaha YSM20R é essencial para melhorar a eficiência e a qualidade nos processos de montagem eletrônica, tornando-a um ativo valioso em ambientes de fabricação modernos.
