| MOQ: | 1pcs |
| preço: | 7042~14082$ |
| Embalagem padrão: | 1.Caixa de madeira e embalagem de vácuo 2. |
| Período de entrega: | 5 a 8 dias |
| Método do pagamento: | T/T, Western Union, Paypal, cartão de crédito |
| Capacidade de abastecimento: | 100 |

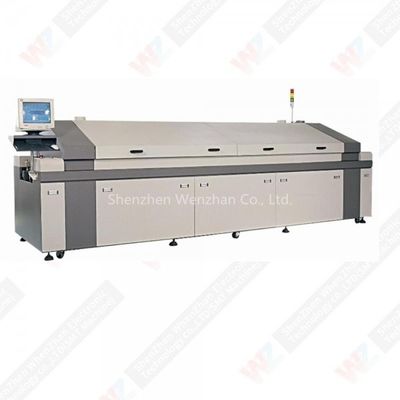

Nome: Forno de refluxo SMT
Marca: Não
Modelo: outro
Especificações:Não
Condição:original
Qualidade: de qualidade superior
Stock: grande
Pagamento:T/T antes da remessa
Envio:Envio a tempo
Garantia: 1 ano
Entrega: FEDEX, UPS, DHL, conforme exigido
Embalagem: caixa de cartão com proteção de espuma
O forno de refluxo é um dispositivo de alta qualidade e eficiente usado para soldar componentes eletrônicos em placas de circuito impresso (PCBs).Utiliza os princípios da radiação infravermelha (IR) e aquecimento por convecção para conseguir um controlo preciso e uniforme da temperatura durante o processo de solda.
Equipado com recursos avançados e tecnologia de ponta, o forno de refluxo é uma ferramenta essencial na indústria de fabricação de eletrônicos.Ajuda a garantir a fiabilidade e a durabilidade dos dispositivos eletrónicos, permitindo ligações seguras de solda entre componentes e PCB.
O forno consiste num sistema de correia transportadora que transporta os PCBs através de diferentes zonas de aquecimento.cada um com o seu próprio perfil de temperatura e duraçãoA zona de pré-aquecimento eleva gradualmente a temperatura dos PCBs a um ponto em que a solda pode derreter e formar ligações sólidas.
Na zona de imersão, os PCBs são mantidos a uma temperatura constante por um período específico, o que permite que a solda reflue completamente, criando juntas de solda confiáveis.Os PCBs são aquecidos rapidamente até à temperatura máxima e esfriados rapidamente., bloqueando as juntas de solda no lugar.
O forno de refluxo foi concebido para acomodar diferentes tamanhos e formas de PCB, permitindo flexibilidade na produção.garantir resultados de solda consistentes em vários lotes.
Além disso, o forno está equipado com uma interface fácil de usar, permitindo aos operadores definir e ajustar facilmente os parâmetros.Dispõe igualmente de um sistema de monitorização que fornece dados em tempo real sobre perfis de temperatura e estado da produção, facilitando a otimização dos processos e o controlo da qualidade.
O forno de refluxo é altamente eficiente, com um curto tempo de aquecimento e capacidade de resfriamento rápido.
Além disso, o forno de refluxo é projetado com recursos de segurança para proteger os operadores e evitar danos aos PCBs. Estes incluem sensores térmicos, paradas de emergência e sistemas de resfriamento automatizados.
Em resumo, o Forno de Refluxo é um dispositivo avançado e confiável para soldar componentes eletrônicos em PCBs.É uma ferramenta indispensável na indústria de fabricação de eletrônicos., contribuindo para a produção de dispositivos electrónicos de alta qualidade e duráveis.
| Modelo | RF-8800PC/LS-LF | RF-660PC/LS-LF | RF-6620PC/LS-LF |
| Tamanho da forma | 4200x850x1450 mm | 3500x850x1450 mm | 4000x1000x1550 mm |
| Peso | 900 kg | 700 kg | 850 kg |
| Número de zonas de aquecimento | 上Top8/下Bottom8 (em inglês) | 上Top6/下Bottom6 (em inglês) | 上Top6/下Bottom6 (em inglês) |
| Comprimento da zona de aquecimento | 2800 mm | 2400 mm | 2600 mm |
| Quantidade de arrefecimento | Abaixo1 | Abaixo1 | Abaixo1 |
| Requisito de descarga de ar |
10 m3/minX2 |
||
| Requisitos de potência | 3 fases 380 V 50/60 Hz | ||
| Potência de arranque | 30 kW | 22 kW | 24 kW |
| Potência de funcionamento | 6 kW | 5 kW | 5.5KW |
| Tempo de aquecimento | Aproximadamente 20 minutos. | ||
| Intervalo de controlo da temperatura | 室温Temperatura do quarto 320C | ||
| controlo de temperatura | Controle de circuito fechado PID + controlador SSR ((电脑+PLC) | ||
| Precisão do controlo da temperatura | + 1C | ||
| Desvio de temperatura no PCB | +2°C | ||
| Alarme anormal | 恒温后超高温或低温 alertaAlarme de temperatura ultra elevada ou baixa | ||
| Largura máxima do PCB | 50-400 mm | 50-400 mm | 50-500/550/600 mm |
| Altura do elemento do PCB | 40 mm acima | ||
| Direcção do transporte | Left-right-L-R ((Opção: Right-left-R-L) | ||
| Velocidade de transporte | 0-1800 mm/min | ||
| Altura do transporte | 900+20 mm | ||
| Modo de transporte de PCB | 网带Chain ((链条Ribbon opt配option) | ||
outras máquinas
Somos fornecedores de suporte SMT para peças e equipamentos de máquinas SMT.como forno de soldagem de refluxo, máquina de soldagem de onda, máquina de escolha e colocação, impressora de PCB SMT, máquina SMT AOI SPI, forno de refluxo SMT,Transmissor de PCB., contador SMD, máquina de carregamento e descarregamento, bocal / alimentador, carrinho de armazenamento do alimentador SMT rack de bobina, greje SMT, misturador de pasta de solda, perfis térmicos KIC, fita SMT, linha de montagem SMT e assim por diante.
Wenzhan Technologies Co.,Ltd
Em 2009, a Shenzhen wenzhan Technology Co., Ltd. foi criada para construir uma plataforma de comunicação mais oportuna e eficaz e realizar o princípio de serviço da empresa de atender aos principais clientes.Os engenheiros da empresa são técnicos profissionais que foram certificados pela fábrica original por mais de 10 anos. Eles sempre aderem ao valor de colocar os interesses dos clientes em primeiro lugar, e fornecem aos clientes acessórios de equipamentos de alta qualidade, consumíveis, acessórios e serviços de suporte técnico.
A fim de reduzir efetivamente o custo dos clientes, a empresa criou uma fábrica de usinagem e alterou a maioria das peças de alimentação para peças produzidas por ela própria,para garantir um inventário suficiente e reduzir o custo dos clientes ao mesmo tempo.
Por que escolher-nos?
É precisamente porque a tecnologia Wenzhan tem as seguintes vantagens sobre a mesma indústria que
Cada vez mais clientes escolhem a Wenzhan como o seu fornecedor preferido.
1Apoio profissional de aconselhamento pré-venda
2Excelente serviço técnico pós-venda
3- Política flexível de pagamento e devolução
4Solução única para acessórios SMT
5. estoque na fábrica com estoque suficiente e entrega rápida
Vídeo
Vídeo
Vídeo
Vídeo
Vídeo
|
|
