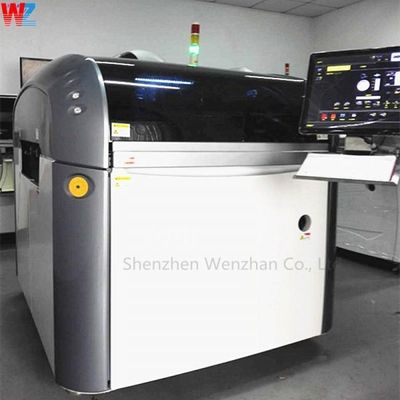

Impressora de tela de PCB SMT usada DEK Horizon 03iX

Impressora de tela de PCB SMT usada DEK Horizon 03iX
Nome da marca
DEK
Modelo do produto
Horizonte 03iX
País de origem
China
MOQ
1pcs
Preço unitário
negociável
Método do pagamento
T/T, Western Union, Paypal, cartão de crédito
Capacidade de abastecimento
100
Detalhes do produto
Product Name: DEK Horizonte 03iX
Model: Horizonte 03iX
Quality: PRINCIPAL
Package: Caso
Condition: Novo, novo/usado
Payment: Pagamento
Type: Produtos associados à máquina de SMT
Brand: DEK
Delivery: UPS, DHL, FedEx, como seu pedido
Warranty: 1 ano
Descrição do produto
Especificações e características pormenorizadas
Impressora de tela de PCB SMT usada DEK Horizon 03iX
Especificação de configuração padrão
  • Máquina montável no lado esquerdo ou direito.
  • Câmera: HawkEye® 750 câmara digital, utilizando interface IEEE 1394.
  • Posicionamento da câmara: motores e codificadores rotativos com resolução de 4 microns
  • Mecanismo de pressão do esguichadorL: controlado por software, motorizado
  • Posicionamento do estêncil: Ajustador manual de profundidade de largura da tela
  • Alinhamento do estêncil: motorizado através dos atuadores X, Y e Theta
  • Squeegee: Squeegee de borda traseira dupla comprimida (1 conjunto incluído)
  • Interface máquina: FMI de linha ascendente e descendente incluídos
  • Conectividade: RJ-45LAN (rede) e interface USB2 disponíveis
  • Farol tricolor: programável com alarme sonoro
  • Documentação: Manuais impressos, incluindo: Manual do operador, Instalação, desenhos eléctricos; Manuais técnicos a bordo e tutoriais de apoio às funções do operador; DVD com manuais e tutoriais.
Capacidade de alinhamento da máquina > 2 Cpk @ +/- 12,5μm, 6 Sigma #
Capacidade de alinhamento de processos > 2 Cpk @ +/- 25μm, 6 Sigma #
Tempo do ciclo do núcleo 12 segundos (11 segundos com opção HTC)
Área máxima de impressão 510 mm* (X) x 508,5 mm (Y)
Construção de impressoras Quadro soldado optimizado de uma peça
Controle da máquina ISCANTM Controle de movimento utilizando a rede CAN BUS
Sistema de Operação Windows XP
Interface do operador ColourTFT touch screen display, teclado e trackball com DEK InstinctivTM
Impressora de tela de PCB SMT usada DEK Horizon 03iX 0
Impressora de tela de PCB SMT usada DEK Horizon 03iX 1
Especificação do sistema de transporte
  • Tipo: peça única com cintos de transporte redondos de 3 mm, fixados no carril dianteiro
  • Compatibilidade ESD: Cintos de transporte e guias pretos com uma resistividade superficial superior a 106 ohms.
  • Ajuste de largura: trilho traseiro motorizado programável
  • Direcção do transporte: esquerda para direita
  • Direita para esquerda: esquerda para esquerda, direita para direita
  • Dimensões mínimas de manipulação do substrato: 50 mm (X) x 40,5 mm (Y)
  • Dimensão de manuseio do substrato (máximo): 510 mm (X) x 508,5 mm (Y)
  • Espessura do substrato:0.2 mm a 6 mm
  • Peso do substrato (máximo) :1kg
  • Deformação do substrato: Até 7 mm, incluindo a espessura do substrato
  • Instalação do substrato: Patenteado sobre os grampos superiores
  • Características de manuseio do substrato: elevação / aterragem de trilho suave, regulador de grampos de bordo
  • Cobre de substrato de 3 mm a 42 mm
Impressora de tela de PCB SMT usada DEK Horizon 03iX 2
