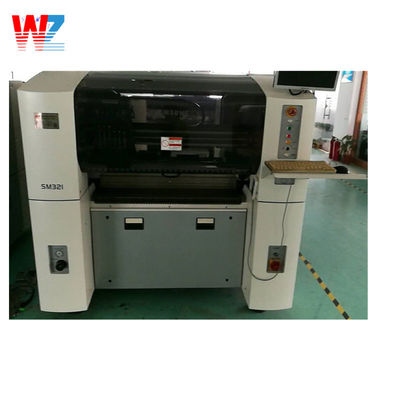

SAMSUNG HANWHA CHIP MOUNTER SM321 Máquina de recolha e colocação

Samsung SMT SM321S usando o sistema operacional Windows XP, a melhor velocidade de produção de 52.000 CPH, sistema de acionamento servo duplo no eixo Y de braço duplo, braços com um total de 16 cabeças de colocação, sistema de reconhecimento de imagem de voo de alta velocidade, Componentes para adaptar: Chip de 0402mm a 12mm, precisão de colocação: ± 50μm, reabastecimento sem parar, Para o novo sistema de alimentação SM, status do alimentador de exibição LED, sistema de transmissão dupla, pode colocar 84 alimentadores de 8mm, Com frente e verso para a operação da tela LCD, dispositivo de troca automática de bicos.

Especificações

Velocidade teórica do chip

21.000CPH

Faixa de montagem

Chip de 0402mm a 55mm

Precisão de colocação

± 0,03mm

Tamanho da PCB

460 * 400 * 4,2 ~ 50 * 40 * 0,38

Tamanho do equipamento

C1.650 * P1.680 * A1.530

Potência

4.7KVA

Peso do equipamento

1800kg

Altura máxima H

15mm (visão fixa)

Montagem de passo estreito

Chip 0402: P 0,10mm
Chip 0603: P 0,15mm

O número de alimentadores

Máx. 120EA

Tamanho da PCB (mm) (C * L * T)

Padrão 460 * 400 * 4,2 ~ 50 * 40 * 0,38 (peso 3kg)
Opção 510 * 460 * 4,2
Personalizado especial 610 * 510 * 4,2

Dimensões

C1.650 * P1.680 * A1.530

Peso (KG)

1.800kg

Consumo de energia

3 fases AC200 / 208/220/240/380/415 4.7kVA / (RMS 3kVA) 50 / 60Hz

Consumo de ar

5KG / cm2 260NI / min
