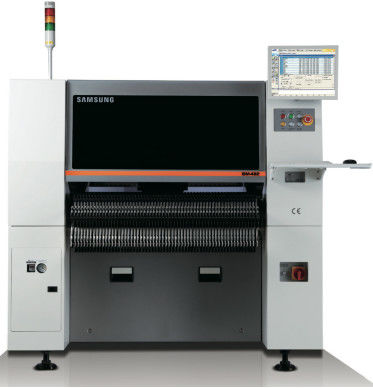

SM alimentadores pneumáticos Samsung Chip Mounter Hanwha Samsung SM421 Pick And Place Machine

Avançado
Montador flexível de alta velocidade
Como colocador de componentes gerais cujo sistema de visão é reforçado com base na plataforma do chip de alta velocidade SM471
O SM481 é um dispositivo de armazenamento de componentes de alta velocidade, cuja velocidade de colocação do chip é a mais alta entre os colocadores de componentes da mesma classe.
uma velocidade de colocação do chip de 39,000 CPH, a mais alta entre os colocadores de componentes da mesma classe, através da aplicação de uma cabeça
A partir de agora, a empresa terá uma nova linha de produção, com um pórtico e dez fendões, bem como uma nova visão de voo e maximizando o movimento de captação e colocação.
Além disso, é aplicável até 0402 ((01005 polegadas) chips e 42mm ICs.
A utilização de sistemas de alimentação elétrica de alta velocidade e de alta precisão permite melhorar a qualidade da colocação.
concebido para ser compatível com os alimentadores pneumáticos da série SM, maximiza a conveniência operacional do cliente.

39,000 CPH ((Óptimo)
1 portão x 10 fendões/cabeça
Partes aplicáveis: 0402 ((01005 polegadas)
~ 42 mm ((H15 mm)
PCB aplicável: 460 ((L) x 400 ((W) ((Norma)
Max. 740 ((L) x 460 ((W) ((Opcional)
Alta velocidade, alta precisão e eletricidade
Alimentação a motor
- Função de alinhamento automático da posição de recolha
- Compatível com alimentadores pneumáticos SM
Novo sistema de vácuo e captação otimizada
Moção de colocação
Alimentação SMART
- O primeiro carregamento automático do mundo.
Energia fresca no seu negócio
Aplica um novo sistema de vácuo
Julho de 2013
Instalador flexível avançado de alta velocidade
Reconhecimento da polaridade da parte BGA e reconhecimento da parte CSP
Realiza a maior velocidade de colocação entre os mesmos
colocadores de chips de classe por aplicação de uma nova cabeça voadora
Mecanismo com 10 fusos e optimizado
Movimento de recolha/colocação
Uma vez que permite o reconhecimento de peças sem parar após a recolha de peças
Aplicando a sua tecnologia original de reconhecimento de imagem On-the-Fly, o SM481
O modelo maximiza a velocidade de colocação da peça minimizando o tempo de
mover-se entre a posição de recolha e a posição de colocação e
Reduzindo o tempo de reconhecimento para quase zero.
Percebe Super-Alto
Velocidade de colocação de 39.000 CPH
Sistema de correcção da precisão de posicionamento
Chip ± 50 μm ((Cpk ≥ 1,0)
A calibração de precisão de colocação recém-actualizada
O sistema verifica e corrige automaticamente o
desvio do ponto de captação, desvio da cabeça, desvio C/V, etc.
Para permitir uma colocação fiável das peças.
Precisão absoluta de ± 50 μm ((Cpk 1)
Alta Velocidade Acionada Electricamente
e alimentador de alta precisão
Alimentação SM a motor elétrico
• Permite a utilização integrada do 0603/2P/4P
• Equipado com uma função de alinhamento automático
a posição de captação entre os alimentadores para melhorar
a taxa de recolha simultânea.
• Capaz de ajustar várias velocidades de fornecimento de peças para
Melhorar a estabilidade do fornecimento de peças.
• Função de reconhecimento automático do passo de alimentação
Compatível com alimentadores pneumáticos SM
Alimentação inteligente SM
• O primeiro alimentador do mundo equipado com Auto Splicing
e funções de carregamento automático
- Maximiza a comodidade do trabalho e a
Produtividade através da automação do empalhe
processo de substituição de rolos de peças normalmente
executado à mão.

Especificações
Modelo SM481
Alinhamento de visão em voo + visão no palco ((opcional)
Número de fendões 10 fendões x 1 pórtico
Velocidade de colocação 39,000 CPH ((Óptima)
Colocação
Precisão
Chip/QFP
±50μm@μ+3σ/Chip, ±30μm@μ+3σ/QFP
(Com base nos chips padrão)
Componente
Distância
Voar
Visão
FOV 24
0402 ((01005 polegadas) ~ 16mm IC, conector ((Lead Pitch 0.4mm)
* BGA, CSP ((Ball Pitch 0.4mm)
Estágio
Visão
Conselho
Dimensão
(mm)
Minimo de 50 ((L) x 40 ((W)
Número máximo
460 ((L) x 400 ((W) 510 ((L) x 460 ((W) ((Opcional)
610 ((L) x 510 ((W) ((Opção) 740 ((L) x 460 ((W) ((Opção)
Espessura do PCB 0,38 ~ 4.2
Capacidade do alimentador 120ea / 112ea ((Carrilha de acoplagem)
Utilidade
Potência
AC 200 / 208 / 220 / 240 / 380 / 415 V
(50/60 Hz, 3 fases) Max. 4,7 kVA
Consumo de ar
Massa aproximada. 1.655 kg.
Dimensões externas ((mm) 1,650 ((L) x 1,680 ((D) x 1,530 ((H)
Reel presente
Novas bobinas
• Minimizar o atraso da colocação das peças devido à otimização
do percurso pneumático
• Realiza a captação estabilizada de peças e o mínimo de ar
Consumo por aplicação de uma bomba de vácuo

Aplicabilidade reforçada a peças e PCB
Aplica um novo sistema de iluminação
• Aplicável a peças de 0402 ((01005 polegadas) a
42 mm ((H15 mm) bem como peças BGA/CSP
• Aplicável a PCBs de peso máximo de 740 (L) x 460 (W) durante longos
painéis aplicados a LEDs e ecrãs
• Suporta o reconhecimento automático de toda a pick-up
A posição do cliente, equipado com uma câmara fiduciária
a esquerda e a direita, respectivamente.
Aplicabilidade reforçada a peças ímpares, incluindo:
BGA, CSP, etc., através da aplicação de iluminação em três fases
Sistemas ((Iluminação lateral, coaxial e exterior).
