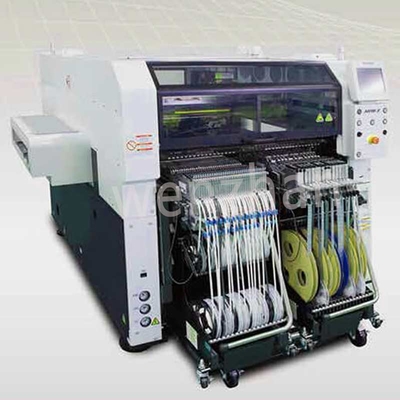

máquina de montagem de chips NPM WX WXS Pick and Place Machine
A máquina de montagem PM WX WXS é uma máquina sofisticada e eficiente utilizada no processo de montagem da tecnologia de montagem de superfície (SMT).Ele é projetado para colocar com precisão componentes eletrônicos em placas de circuito impresso (PCBs) com rapidez e precisão.
As principais características e funções da máquina de recolha e colocação PM WX WXS incluem:
1- Colocação de alta velocidade e alta precisão: a máquina é capaz de colocar componentes de forma rápida e precisa, tornando-a adequada para ambientes de produção de grande volume.
2. Integração do sistema de visão: A máquina PM WX WXS está equipada com um sistema de visão que permite o alinhamento e a inspecção precisos dos componentes, garantindo a colocação precisa dos componentes no PCB.
3Sistema de colocação de várias cabeças: A máquina possui um sistema de colocação de várias cabeças, permitindo que ele pegar e colocar vários componentes simultaneamente, aumentando a produtividade e a eficiência.
4Manipulação versátil de componentes: A máquina PM WX WXS pode lidar com uma ampla gama de tipos e tamanhos de componentes, incluindo resistores, capacitores, ICs, LEDs e muito mais,tornando-o versátil para vários requisitos de montagem.
5Interface fácil de usar: a máquina está equipada com uma interface intuitiva que permite aos operadores programar e controlar facilmente o processo de colocação, otimizando a eficiência operacional.
Para usar a máquina de seleção e colocação PM WX WXS, os operadores precisam primeiro inserir os dados de colocação do componente, incluindo o tipo, tamanho, orientação e localização do componente no PCB.A máquina é então carregada com os componentes a serem colocados, e o PCB é posicionado na área de trabalho da máquina.
Os operadores devem assegurar que a máquina está devidamente calibrada e que os componentes estão carregados corretamente para evitar erros de colocação.Os operadores supervisionam o processo de colocação e fazem os ajustes necessários para garantir a colocação precisa e consistente dos componentes..
Em resumo, a PM WX WXS Pick and Place Machine é uma solução confiável e versátil para a colocação automatizada de componentes em processos de montagem de PCB.Integração do sistema de visão, sistema de colocação de várias cabeças e interface fácil de usar tornam-na uma excelente escolha para uma variedade de aplicações de montagem SMT.
| Identificação do modelo | NPM-WX | NPM-WXS | |
| Número do modelo. | NM-EJM9D | NM-EJM2E | |
|
PCB
|
Modo de via única | Instalação do lote: L 50 × W 50 ~ L 750 × W 610 Instalação em duas posições: L 50 × W 50 ~ L 350 × W 610 |
|
|
Modo de duas pistas
|
Transferência dupla (lotação): L 50 × W 50 ~ L 750 × W 300 Transferência dupla (2 posições): L50 × W 50 ~ L350 × W 300 |
||
| Transferência única (lotação): L 50 × W 50 ~ L 750 × W 590 Transferência única (2 posições): L50 × W 50 ~ L 350 × W 590 |
|||
| Fonte elétrica | AC de três fases 200, 220, 380, 400, 420, 480 V 3,0 kVA | AC de três fases 200, 220, 380, 400, 420, 480 V 2,1 kVA | |
| Fonte pneumática *1 | Minha.0.5 MPa, 200 L/min (A.N.R.) | ||
| Dimensões (mm) | W 1 410 * 2 × D 2 570 * 3 × H 1 444 * 4 | ||
| Massas | 2 740 kg (Só para o corpo principal: varia em função da configuração da opção.) |
2 660 kg (Só para o corpo principal: varia em função da configuração da opção.) |
|
| Cabeça de colocação | 1 cabeça de cada lado (frente, traseiro) | 1 cabeça (câmara traseira opcional) | |
|
Componente
|
Gravação
|
Faixa: 4 ~ 56 / 72 / 88 / 104 mm | |
| Especificações do carrinho de alimentação dianteiro e traseiro com 17 ranhuras: no máximo 136 tipos de produtos (cintas de 4,8 mm) | |||
| Esponja. | Especificações do carrinho de alimentação dianteiro e traseiro com 17 ranhuras: Máximo de 32 tipos de produtos (alimentador de um só bastão) |
Especificações do carrinho de alimentação dianteiro e traseiro com 17 ranhuras: Max. 16 tipos de produtos *5 (alimentador de uma única vara) |
|
| Caixa | Especificações da bandeja lateral: Max.24, Especificações da bandeja dianteira e traseira: Max.48 | ||
| Cabeça de colocação | Peso leve Cabeça de 16 bocas V2 (Por habitante) |
Peso leve Cabeça de 8 bocas (Por habitante) |
Cabeça de 4 bocas (Por habitante) |
Cabeça V2 com três bocas (Por habitante) |
| Velocidade máxima | 43 000 cph (0,084 s / chip) |
23 000 cph (0,155 s / chip) |
8 400 cph (0,429 s / chip) 7 800 cph (0,462 s / alimentador QFP) 7 100 cph (0,507 s / bandeja QFP) *8 |
9 400 cph (0,383 s / chip) 7 300 cph (0,493 s / alimentador QFP) 6 350 cph (0,567 s / bandeja QFP) *9 |
| Precisão de colocação (Cpk ◄ 1) |
± 25 μm/ chip | ± 25 μm/ chip ±40 μm/QFP □12 mm sob ±25 μm/QFP □12 mm ~ □32 mm |
± 20 μm/ QFP | ± 20 μm/ QFP |
| Dimensões dos componentes (mm) |
0201 chip *6*7 / 03015 chip *6 0402 chip *6 ~ L 6 × W 6 × T 3 |
0402 chip *6 ~ L 45 × W 45 × T 12 ou L 100 × W 40 × T 12 | 0603 chip ~ L 120 × W 90 × T 40 ou L 150 × W 25 × T 40 | 0603 chip ~ L 120 × W 90 × T 40 ou L 150 × W 25 × T 40 |
Vídeo
Vídeo
Vídeo
Vídeo
Vídeo
Vídeo
|
|
