Linha de montagem SMT Automática MIN Desktop Pick and Place Machine

produtos

Máquina de recolha e colocação SMT

SAMSUNG Pick and Place Machine (Machina de Escolher e Colocar)

PICARETA DE FUJI E MÁQUINA DO LUGAR

Picareta de JUKI e máquina do lugar

Descarregador do carregador do PWB

Linha de montagem SMT Automática MIN Desktop Pick and Place Machine

MOQ:	1 conjunto/conjuntos
preço:	negociável
Embalagem padrão:	1.Caixa de madeira e embalagem de vácuo 2.
Período de entrega:	3-5 dias
Método do pagamento:	T/T, Western Union, Paypal, cartão de crédito
Capacidade de abastecimento:	5000

Informações detalhadas

Descrição do produto

Informações detalhadas

Lugar de origem

China

Marca

wenzhan

Número do modelo

WZ-3245TTS

Nome do produto:

Máquina Desktop da picareta e do lugar

Número do modelo:

WZ-3245TTS

Número de montagem:

Montando a precisão:

0.025mm

Tamanho mínimo do PCB:

10x10mm

Distância de movimento do eixo X:

430x530 mm

Componentes Tipo de roda:

8mm, 12mm, 16mm, 24mm, 32mm

Tamanho máximo do PCB:

320x450 mm

Localização da frente:

10 PCS

Peso:

85 kg

Destacar:

Máquina automática MIN para escolher e colocar.

Desktop Pick and Place Machine

Descrição do produto

Linha de montagem automática Máquina de seleção e colocação de mesa

A Desktop Pick and Place Machine é uma solução compacta e versátil para montagem e prototipagem de eletrônicos em pequena escala.e entusiastas de eletrónica, esta máquina oferece uma forma fácil de usar e acessível de automatizar a colocação de componentes de montagem de superfície em placas de circuitos impressos (PCBs).

Características principais:

1. Design compacto: A máquina de escolha e colocação de desktop é projetada para caber confortavelmente em uma mesa de trabalho ou desktop padrão, tornando-a uma escolha ideal para ambientes de pequena escala e de espaço limitado..

2. Alta precisão de colocação: Apesar do seu tamanho compacto, a máquina é capaz de colocar componentes com notável precisão, normalmente alcançando uma precisão de ± 0,1 mm ou melhor,assegurar uma montagem fiável e consistente.

3Compatibilidade com componentes: a máquina suporta uma ampla gama de tipos de componentes, incluindo resistores, capacitores, ICs e outros dispositivos de montagem de superfície,permitindo uma gama diversificada de projetos de montagem.

4. Multiplos alimentadores: A máquina de escolha e colocação de desktop está equipada com vários alimentadores de componentes, permitindo o carregamento simultâneo de diferentes tipos de componentes, melhorando a eficiência do fluxo de trabalho.

5Interface fácil de utilizar: o painel de controlo intuitivo da máquina e o software que a acompanha facilitam a configuração, programação e utilização do sistema.mesmo para aqueles com experiência limitada na fabricação de eletrônicos.

6Colocação automática: O mecanismo de colocação automática da máquina automatiza a tediosa tarefa de colocação manual dos componentes, reduzindo o risco de erro humano e melhorando a produtividade geral.

7- Acessível e acessível: em comparação com as máquinas de recolha e colocação de nível industrial,A máquina de seleção e colocação de desktop foi projetada para ser mais acessível e acessível a uma gama mais ampla de usuários, tornando-se uma solução rentável para a montagem de eletrónica em pequena escala.

Instruções de utilização:

1. Configurar a máquina: Desembalar cuidadosamente a máquina de recolha e colocação do escritório e fixá-la numa bancada de trabalho ou num escritório estável.como a unidade de controlo e a fonte de alimentação, estão devidamente ligados.

2. Carregar os alimentadores dos componentes: Carregar cuidadosamente os alimentadores dos componentes da máquina com as peças adequadas, garantindo que os componentes estejam correctamente orientados e fixados.

3Preparação do circuito impresso: colocar a placa de circuito impresso na superfície de trabalho da máquina, alinhando-a com a área de colocação.

4Configurar o programa de colocação: Utilize o painel de controlo da máquina ou o software que acompanha para inserir o programa de colocação específico, ajustar os parâmetros,e calibrar a máquina para os requisitos do projeto desejado.

5. Iniciar o processo de colocação: iniciar o processo de colocação pressionando os comandos apropriados na máquina.O Desktop Pick and Place Machine irá pegar automaticamente os componentes dos alimentadores e colocá-los no PCB com alta precisão.

6. Monitorizar o processo: observar de perto o funcionamento da máquina, verificando quaisquer erros ou problemas que possam surgir durante o processo de colocação.Ajustar as configurações ou solucionar problemas conforme necessário para manter o desempenho ideal.

7. Descarregar o PCB montado: uma vez concluído o processo de colocação, retire cuidadosamente o PCB montado da máquina, garantindo que os componentes estejam em segurança no local.

8. Manter a Máquina: limpar, inspecionar e realizar qualquer manutenção necessária na Máquina de Escolha e Colocação de Escritório para garantir sua operação confiável e longevidade contínuas.

Ao alavancar as capacidades da Desktop Pick and Place Machine, amadores, pequenas empresas e entusiastas de eletrônicos podem agilizar seus fluxos de trabalho de montagem de eletrônicos, melhorar a qualidade,e explorar projetos mais complexos com maior facilidade e eficiência.

Modelo	WZ-3245TTS
Números crescentes	2PCS
Precisão de montagem	0.025 mm
Ângulo de montagem	0~360°
Velocidade de montagem	5500pcs/hora
Tipo de bocal de sucção	Bico da série Juki
Elementos aplicáveis	RC(0402,0603,0805, 1206 etc.)
	Lâmpadas de LED (LED)0805,3014,5050 etc.)
	Chip ((SOT,SOP,QFN, BGA etc.)
Altura do SMD	≤ 5,5 mm ((Customizar ≤ 11 mm)
Tamanho mínimo do PCB	10x10 mm
Tamanho máximo do PCB	320x450 mm
Espessura do PCB	≤ 2 mm
Componentes Tipo de roda	8mm, 12mm, 16mm, 24mm, 32mm
Localização da frente	10pcs
Tray traseiro de IC	1pc
Alimentação por vibração	WZ Feeder personalizado (opcional)
Faixa de movimento do eixo X/Y	430 x 530 mm
Faixa de movimento do eixo Z	10 mm
Ângulo de rotação do eixo Z	0~360°
Câmera visual	CCD Câmera de Alta Definição
Número de visualizações	Peças Camerax3,PCB Camerax1
Capacidade de reconhecimento	Max.22x22mm
Sistema de PC	Microsoft WIN7
Software operacional	P&D
Formato de ficheiro compatível	CSV. TST. Formato
Método de programação	Apoio online e offline
Pressão do ar	0.4Mpa
Grau de vácuo	- 66 kPa
Potência	230 W
Fornecimento de energia	AC220V+10% 50Hz
Tamanho do esquema do motor principal	L990xW730xH375mm
1#Tamanho do contorno do alimentador de materiais	L235xW700xH245mm
2#Tamanho do contorno do alimentador de materiais	L235xW485xH245mm
Peso	86 kg

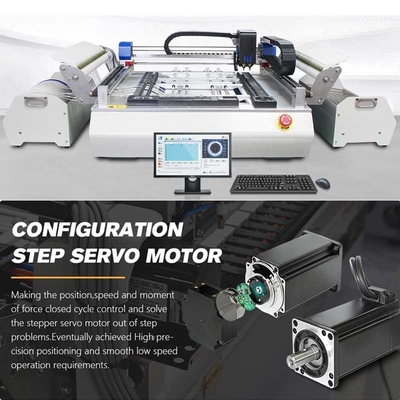

Linha de montagem SMT Automática MIN Desktop Pick and Place Machine 0
