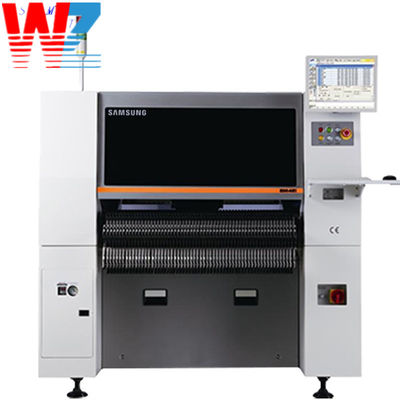

Máquina SMT HANWHA SAMSUNG SM421 Máquina de seleção e colocação
Máquina de montagem de PCB SMT
,SAMSUNG SM421 Máquina de Seleção e Colocação
,HANWHA SM421 Máquina de recolha e colocação
Máquina de Montagem SMT HANWHA SAMSUNG SM421 Pick And Place Machine
A Máquina Pick and Place SM421 é uma máquina de alta velocidade e alta precisão usada na fabricação eletrônica para colocar componentes de montagem em superfície em placas de circuito impresso (PCBs). É fabricada pela Samsung, um nome líder na indústria eletrônica.
A SM421 é equipada com um sistema de visão que pode reconhecer e alinhar componentes na PCB corretamente. Possui braços de pórtico duplos que podem pegar e colocar vários componentes simultaneamente, resultando em uma alta taxa de colocação e aumento da produtividade.
Esta máquina é capaz de montar vários tipos de componentes, incluindo resistores, capacitores, circuitos integrados (ICs), matrizes de grade de esferas (BGAs) e transistores de contorno pequeno (SOTs). Possui uma faixa de componentes de 0201 (0,2 mm x 0,1 mm) a 32 mm x 32 mm, tornando-a adequada para uma ampla gama de requisitos de montagem de PCB.
A SM421 tem uma velocidade máxima de colocação de 42.000 componentes por hora (CPH) e uma precisão de ±0,03 mm, garantindo uma colocação precisa e eficiente de componentes. Possui um sistema de visão de dupla precisão que digitaliza os componentes antes da colocação para garantir que estejam corretamente alinhados com a PCB.
Para usar a Máquina Pick and Place SM421, o operador precisa seguir estas etapas:
1. Prepare a PCB: Certifique-se de que a PCB esteja limpa e devidamente preparada para a colocação dos componentes. Isso inclui garantir que a pasta de solda ou adesivo seja aplicada corretamente.
2. Configure a máquina: Carregue os componentes necessários nos alimentadores da máquina. A SM421 pode lidar com até 120 tipos diferentes de componentes simultaneamente.
3. Programe a máquina: Insira as instruções necessárias e os dados de colocação dos componentes na interface da máquina. Isso inclui especificar as posições, orientações e quantidades de cada componente a ser colocado.
4. Calibre o sistema de visão: Execute um processo de calibração para garantir que o sistema de visão da máquina possa identificar e alinhar com precisão os componentes.
5. Inicie o processo de colocação: Inicie a máquina para iniciar o processo de colocação. A máquina pegará os componentes dos alimentadores e os colocará nas posições designadas na PCB.
6. Monitore e inspecione: Monitore continuamente a operação da máquina para garantir que os componentes sejam colocados com precisão e na velocidade desejada. Inspecione a qualidade dos componentes colocados periodicamente para garantir que atendam aos padrões exigidos.
7. Manutenção e solução de problemas: Execute tarefas regulares de manutenção na máquina para mantê-la em ótimas condições. Resolva quaisquer problemas ou erros prontamente para minimizar o tempo de inatividade da produção.
No geral, a Máquina Pick and Place SM421 é uma solução confiável e eficiente para fabricantes de eletrônicos que buscam automatizar o processo de montagem de PCB. Oferece alta velocidade de colocação, precisão e versatilidade, tornando-a adequada para uma ampla gama de tamanhos e formas de componentes eletrônicos.
| Nome do Modelo | Samsung SM421 | |
| Alinhamento | Visão Voadora + Visão de Palco | |
| (Se uma esteira grande for instalada, apenas uma visão de palco pode ser instalada) | ||
| Número de fusos | 6 Fusos × 1 Pórtico | |
| Taxa de Colocação | Visão Voadora | Chip 1608 21.000 CPH (IPC9850) |
| SOP 15.000 CPH (IPC9850) | ||
| QFP 5.500 CPH (IPC9850) | ||
| Precisão de Colocação | Chip/QFP | Precisão: ±50@±3σ/Chip |
| ±30@±3σ/QF | ||
| (Com base nos chips padrão) | ||
| Componente | Visão Voadora | 0603 ~ 22mm IC |
| Visão de Palco Padrão (FOV35) | ~32mm IC (Passo do Chumbo 0,3mm) | |
| ~55mm (MFOV) | ||
| Visão de Palco Opcional (FOV45) | ~42mm IC (Passo do Chumbo 0,4mm) | |
| ~55mm (MFOV) | ||
| Altura Máxima | A = 12mm (Câmera Voadora Padrão) | |
| A = 12mm (Câmera de Palco Padrão) | ||
| Dimensão da Placa | Mínimo | 50(C)*40(L) |
| Faixa Única (máximo) | 400mm(C)*400mm(L) | |
| 510mm(C)*460mm(L) (Opção) | ||
| 610mm(C)*510mm(L) (Opção) | ||
| Faixa Dupla (máximo) | - | |
| Espessura da PCB | 0,38~4,2mm | |
| Capacidade do Alimentador | 120ea/112ea (Carrinho de Acoplamento) | |
| Utilidade | Energia | AC200 / 208 / 220 / 240 / 380 / 415V (50/60Hz, 3Fases) |
| Máx. 4,7kVA | ||
| Consumo de Ar | 0,5 ~ 0,7MPa (5,1 ~ 7,1kgf/cm2) | |
| 260N/min | ||
| Massa (kg) | Aprox. 1.680 | |
| Dimensão Externa (mm) | 1.650(C) x 1.690(P) x 1.535(A) | |
Avançado
Montador Flexível de Alta Velocidade
Como um colocador de componentes geral cujo sistema de visão é reforçado com base na plataforma do chip de alta velocidade SM471
atirador e cuja velocidade de colocação de chips é a mais alta entre os colocadores de componentes da mesma classe, o SM481 realizou
uma velocidade de colocação de chips de 39.000 CPH, a mais alta entre os colocadores de componentes da mesma classe, aplicando uma cabeça
com um pórtico e dez fusos, bem como uma nova visão voadora e maximizando o movimento de coleta e colocação. Em
adicionalmente, é aplicável a chips de até 0402(01005 polegadas) e ICs de 42mm. Melhorou a produtividade real e
qualidade de colocação, aplicando alimentadores acionados eletricamente de alta velocidade e alta precisão. Além disso, como é
destinado a ser compatível com os alimentadores pneumáticos da série SM, maximiza a conveniência operacional do cliente.
