Equipamento de ensaio de PCB resistente ao desgaste

Detalhes do produto

Lugar de origem: Guangdong, China

Marca: GKG

Número do modelo: G3

Termos do pagamento & do transporte

Quantidade de ordem mínima: 1pcs

Preço: Negotiable

Detalhes da embalagem: 1.wooden caso 2.As sua ordem

Tempo de entrega: 5 a 8 dias

Termos de pagamento: T/T, Western Union, Paypal, cartão de crédito

Habilidade da fonte: 10 peças/peças por semana

Obtenha o melhor preço
Destaque:

Máquina GKG G3 SMT Aoi

,

Máquina resistente ao desgaste SMT Aoi

,

Equipamento de ensaio de PCB GKG G3

Nome do produto:
Máquina AOI GKG G3
Número do modelo:
G3
Qualidade:
Em cima
Pacote:
Caixa de madeira
Condição:
Novos
Tipo:
máquina do smt
Marca:
GKG
Entrega:
ups, dhl, fedex, como seu pedido
Nome do produto:
Máquina AOI GKG G3
Número do modelo:
G3
Qualidade:
Em cima
Pacote:
Caixa de madeira
Condição:
Novos
Tipo:
máquina do smt
Marca:
GKG
Entrega:
ups, dhl, fedex, como seu pedido
Equipamento de ensaio de PCB resistente ao desgaste

Equipamento de ensaio de PCB resistente ao desgaste

Nome: máquina GKG AOI
Marca GKG
Modelo: máquina AOI GKG G3
Especificação: Máquina AOI GKG G3
Condição: original/cópia
Qualidade: superior
Stock: grande
Pagamento: L/C T/T D/P Western Union Paypal Money Gram e outros
Envio: Dentro de três dias
Garantia: 1 ano
Entrega: FedEx, UPS, DHL, conforme exigido
Embalagem: caixa de cartão com proteção de espuma



G5 é a alta precisão e alta estabilidade da visão automática da máquina de impressão totalmente automática.

tendência de desenvolvimento da produção de uma nova geração de máquina de impressão totalmente automática com a

tecnologia de visão síncrona, processamento visual de alta resolução, alta precisão do sistema de transmissão,

raspador adaptativo de suspensão.


Especificações:
Impressora automática de pasta de solda de alta precisão da série GKG concebida para alta precisão
Impressão de malha de aço ou impressão por estêncil na indústria SMT.
Dimensões de PCB de impressão: 50 mm x 50 mm ~ 400 x 340 mm;
Espessura do PCB: 0,4 mm ~ 6 mm
Espessura do FPC: ¥0,6 mm (excluindo a jante)

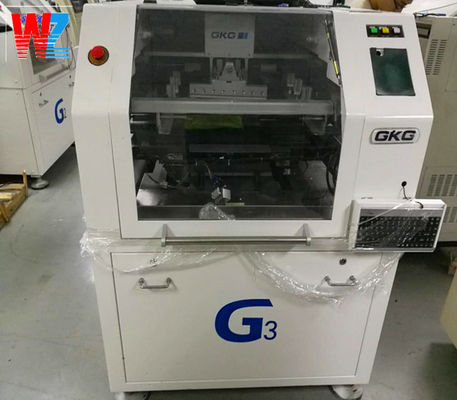

Equipamento de ensaio de PCB resistente ao desgaste 0

1Todas as novas estruturas de vigas X de estêncil de 3a geração, adicionar operadores de pasta de solda mais conveniente e colocação precisa

rede de aço; novo tipo torque X feixe, resolver a pasta de solda e deposição de poeira, prolongar a vida útil da máquina;
2, Escalavel no dispositivo de pressão, em vista da deformação fácil da impressão PCB pode fazer o tablet fora, não precisa

A utilização flexível do produto
3, Toda a máquina usar auto-lubrificante ferroviário guia importado, trilho guia não precisa adicionar lubrificante, dentro de cinco anos guia

manutenção gratuita no prazo de cinco anos.
4, X Y1 Y2 nos EUA HAYDON motor linear, o parafuso de acionamento de precisão japonês, auto-lubrificante trilho de guia, para garantir a precisão
5, Rede quadro Y para localizar automaticamente, pode rapidamente perceber contraponto de estêncil automático;
6"Ferro de lâmina curvado, utilizando aço de alta resistência, no processo de impressão para assegurar a estabilidade da cabeça de impressão;
Sistema de raspador de tipo flutuante, o dispositivo de permanência elástica exclusivo, pode muito boa proteção no processo de queda raspador

estêncil e raspador.



Ponto Parâmetro
Repetir a precisão da posição ±0,01 mm ((Dados e método de ensaio disponíveis)
Precisão de impressão ± 0,025 mm ((Dados e método de ensaio disponíveis)
Velocidade de impressão / tempo de ciclo < 8 s (excluindo impressão e limpeza)
Mudança de produtos < 5 minutos
Tamanho do estêncil da tela/Min-Max 737 mm X737 mm
Tamanho/espessura do estêncil da tela- Não. 20 mm ~ 40 mm
Tamanho do PCB/min-max/espessura 50X50mm-400X370mm/0,4~6mm
Taxa de curvatura do PCB - Não.1%(Baseado no comprimento da diagonal)
Tamanho da parte inferior do quadro 15 mm(Configuração padrão), 25 mm
Tamanho da borda do tabuleiro 3 mm
Altura do transportador 900 ± 40 mm
Direção do transportador Esquerda-direita; direita-direita; esquerda-esquerda; direita-direita
Velocidade do transportador 100-1500 mm/sec Controle programável
Posicionamento do quadro Sistema de apoio Pin magnético/bloco de suporte lateral/pin automático flexível(opcional)
Sistema de fixação Aplicação de um sistema de fixação lateral elástico/bocal de vácuo/configuração da mesa de direção Z do tipo de extensão
Cabeça de impressão Duas cabeças de impressão motorizadas independentes
Velocidade do espremedor 6~300 mm/sec
Pressão do esguichador 0-10 kg controlo por software(Feedback de pressão em circuito fechado), valor de pressão visível
Ângulo de esguichagem 60° ((Standard))/55°/45°
Tipo de espremedor A pressão de aço (padrão), a pressão de borracha e outros tipos de pressão devem ser personalizados.
Velocidade de separação da malha de aço 0.1~20 mm/sec Controle programável
Método de limpeza Tipo seco, tipo molhado, tipo vácuo (combinação programável de métodos de limpeza))
Intervalo de ajuste da tabela X: ± 3 mm; Y:±7 mmθ: ± 2°
Tipo de ponto fiduciário Forma geométrica padrão do ponto fiducial, pad de ligação / buraco de estêncil
Sistema de câmara Câmara digital únicapara sistema de visão para cima/para baixo
Pressão do ar 4 a 6 kg/cm2
Consumo de ar Aproximadamente 0,07 m3/min
Método de controlo Controle de PC
Fornecimento de energia AC:220±10%,50/60HZ 1Φ 1,5KW
Dimensões/peso da máquina Depende exactamente do modelo.
Operação TempEraturação -20°C ~ +45°C
Operação Umidade 30% ~ 60%
Equipamento de ensaio de PCB resistente ao desgaste 1
Equipamento de ensaio de PCB resistente ao desgaste 2

Produto relacionado

Temos uma gama completa de SMT pick and place machine para FUJI, JUKI, SAMSUNG, YAMAHA, PANASONIC e assim por diante, alimentador

Bocal, SMT pick and place machine, transportador de PCB, cilindro, e alimentador de vibração, tudo o que precisares, diz-me!



A principal marca é a Fuji YAMAHA Samsung Panasonic SONY máquina pesada
1. Óleo lubrificante SMT
2. Peças SMT
3. Bocal e alimentador
4. Cinturão SMT e outras partes da máquina

Perguntas frequentes
1Se a máquina tiver algum problema depois de a receber, como posso fazer?
Peças grátis enviadas para você no período de garantia da máquina.
2Todos os produtos podem ser personalizados de acordo com as suas necessidades
3Garantia do comércio
Proteção da qualidade do produto, proteção da entrega a tempo, proteção do pagamento
4. Qualidade
Todos os produtos foram testados em bancos de ensaio.
